Fabriquer un cache pompe à chaleur : 30 cm de dégagement et 4 étapes pour un coffrage durable
L’unité extérieure d’une pompe à chaleur est rarement un atout esthétique pour un jardin ou une terrasse. Si cet équipement est indispensable à votre confort thermique, son design industriel jure souvent avec vos aménagements paysagers. Fabriquer un cache pompe à chaleur soi-même est une solution économique pour dissimuler ce bloc technique tout en le protégeant des intempéries. Cependant, un coffrage mal conçu nuit au rendement de votre installation et peut provoquer des pannes par surchauffe. Ce guide détaille la réalisation d’un abri fonctionnel, élégant et respectueux des flux d’air nécessaires à votre appareil.
Les règles d’or avant de lancer la fabrication
Avant de manipuler vos outils, gardez à l’esprit que votre pompe à chaleur doit respirer. Contrairement à un simple meuble, le cache doit permettre une circulation d’air optimale. L’unité extérieure aspire l’air ambiant et rejette de l’air froid ou chaud selon le mode utilisé. Si cet air stagne à l’intérieur du coffrage, la machine force, consomme davantage d’électricité et s’use prématurément.
Testez vos connaissances : Cache PAC
Respecter les distances de sécurité
Pour garantir la pérennité de votre matériel, respectez des distances minimales entre l’appareil et les parois du cache. Prévoyez un dégagement de 30 cm sur les côtés et à l’arrière, et idéalement 60 cm au-dessus et devant la grille de ventilation. Ces mesures assurent une bonne circulation des flux et facilitent l’accès pour l’entretien annuel réalisé par un professionnel.
Le choix des matériaux : bois ou métal ?
Le bois reste le matériau privilégié pour le bricolage en raison de sa facilité de mise en œuvre et de son aspect naturel. Privilégiez des essences traitées autoclave (classe 3 ou 4) comme le pin, ou des bois naturellement imputrescibles tels que le mélèze ou le douglas. L’aluminium ou l’inox offrent un rendu moderne mais exigent un équipement de découpe et de soudure spécifique, souvent complexe pour un débutant.
Matériel nécessaire et préparation du chantier
Pour fabriquer un cache standard en bois, vous aurez besoin de fournitures robustes capables de résister aux vents et à l’humidité. Prévoyez des tasseaux en bois traité de 40×40 mm minimum pour l’ossature, des lames de bois ou clins de 15 à 20 mm d’épaisseur pour les parois, de la visserie inox pour éviter la rouille, des équerres de fixation pour renforcer les angles, ainsi qu’une lasure ou un saturateur pour protéger le bois contre les UV.
Côté outillage, munissez-vous d’une scie sauteuse ou circulaire, d’une perceuse-visseuse, d’un niveau à bulle et d’un mètre ruban. La précision de vos découpes détermine la stabilité finale de l’ouvrage.
Guide étape par étape pour construire votre coffrage
La méthode la plus efficace consiste à réaliser trois panneaux indépendants, deux côtés et une face avant, que vous assemblerez ensuite autour de l’unité.
Étape 1 : La structure porteuse
Découpez vos tasseaux pour former les cadres des trois faces. Assemblez-les à l’aide de vis et d’équerres en vérifiant que les angles sont parfaitement droits. Si votre pompe à chaleur repose sur un socle en béton, prévoyez des fixations au sol pour éviter que le cache ne bouge en cas de vent fort.
Étape 2 : L’habillage en persiennes

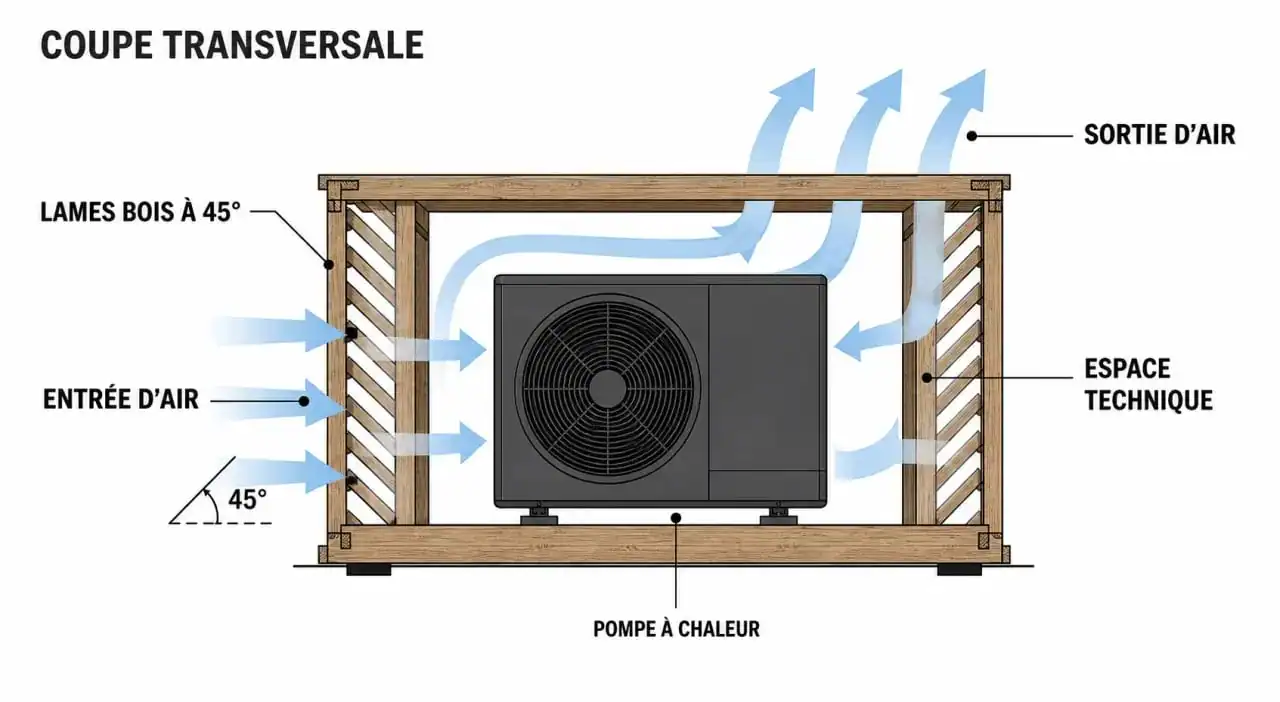

C’est ici que se joue la performance de votre PAC. Ne fixez jamais les lames de bois de manière jointive. Vous devez créer un effet de persienne. Inclinez les lames à 45 degrés ou laissez un espace vide d’au moins 3 à 5 cm entre chaque planche. Cette configuration masque l’appareil tout en laissant passer l’air librement.
Utilisez une cale d’espacement pour garantir que l’intervalle entre chaque lame est identique sur toute la hauteur. Cette régularité assure une répartition homogène de la pression d’air sur l’échangeur thermique. Un espacement irrégulier crée des zones de turbulence ou des sifflements désagréables lorsque le ventilateur tourne à plein régime. En maintenant cette discipline technique, vous optimisez le flux laminaire nécessaire au bon fonctionnement du compresseur.
Étape 3 : Le toit et l’accessibilité
Le dessus du cache peut être plat ou incliné pour évacuer l’eau de pluie. Il doit impérativement être amovible ou monté sur charnières. Le technicien doit pouvoir accéder aux vannes et aux branchements électriques en quelques secondes sans avoir à démonter toute la structure.
Étape 4 : Finitions et protection
Une fois l’assemblage terminé, poncez les arêtes pour éliminer les échardes. Appliquez deux couches de lasure ou d’huile protectrice. Pour une intégration discrète, peignez le cache de la même couleur que vos menuiseries extérieures ou votre façade.
Maintenance et erreurs à éviter
Un cache pompe à chaleur demande un suivi régulier pour rester fonctionnel. Nettoyez la base du coffrage à l’automne pour éviter l’accumulation de feuilles mortes qui obstruent l’entrée d’air. Appliquez une nouvelle couche de protection sur le bois tous les deux ans et vérifiez le serrage des vis annuellement pour éviter les vibrations parasites.
L’erreur la plus fréquente est de vouloir trop fermer le coffrage pour masquer totalement la machine. Si vous remarquez que votre pompe à chaleur se met en sécurité ou que ses cycles de dégivrage deviennent anormalement longs en hiver, retirez le cache temporairement. Si le problème disparaît, votre ventilation est insuffisante : augmentez alors l’espace entre les lames.
DIY vs Solutions prêtes à poser : le match
Fabriquer son cache permet une personnalisation totale pour un coût réduit, généralement compris entre 80 € et 150 € de matériaux. C’est une option idéale pour les dimensions hors-normes ou les configurations spécifiques, comme une unité fixée en hauteur sur un mur.
En revanche, les solutions du commerce, souvent en aluminium thermolaqué, offrent des garanties de performance aéraulique testées en laboratoire. Plus onéreuses, entre 250 € et 600 €, elles garantissent une durabilité sans entretien pendant plus de 10 ans. Si vous n’êtes pas équipé pour le travail du bois ou si vous recherchez une solution ultra-fine, l’achat d’un kit peut s’avérer plus rentable sur le long terme.
Quelle que soit l’option choisie, l’esthétique ne doit jamais primer sur la technique. Un cache réussi est celui qui se fait oublier visuellement tout en n’entravant jamais le fonctionnement de la pompe à chaleur.
